Elevadores de Cereais




Especificações Técnicas

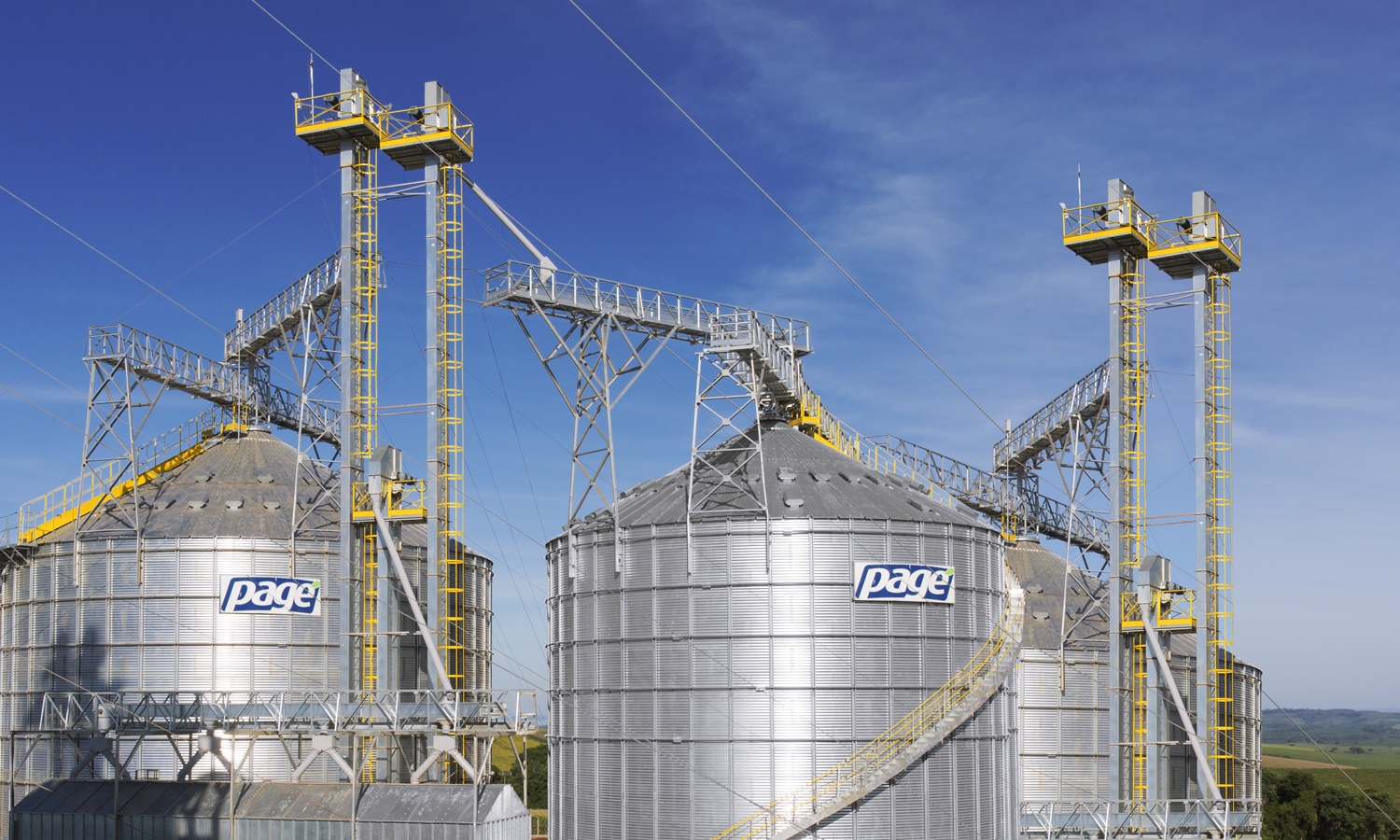

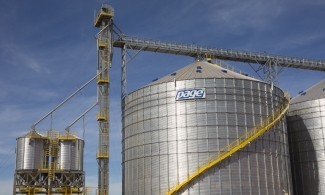

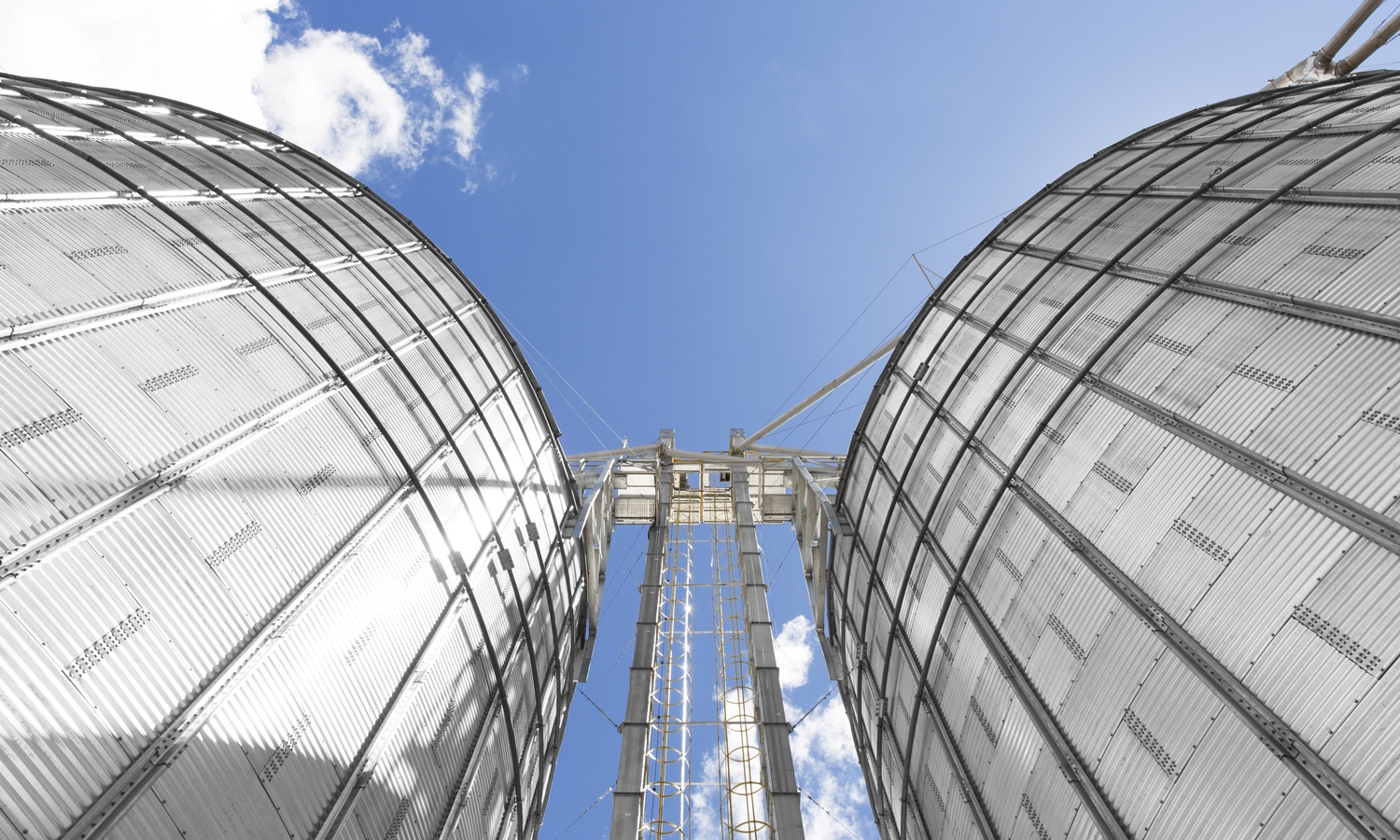

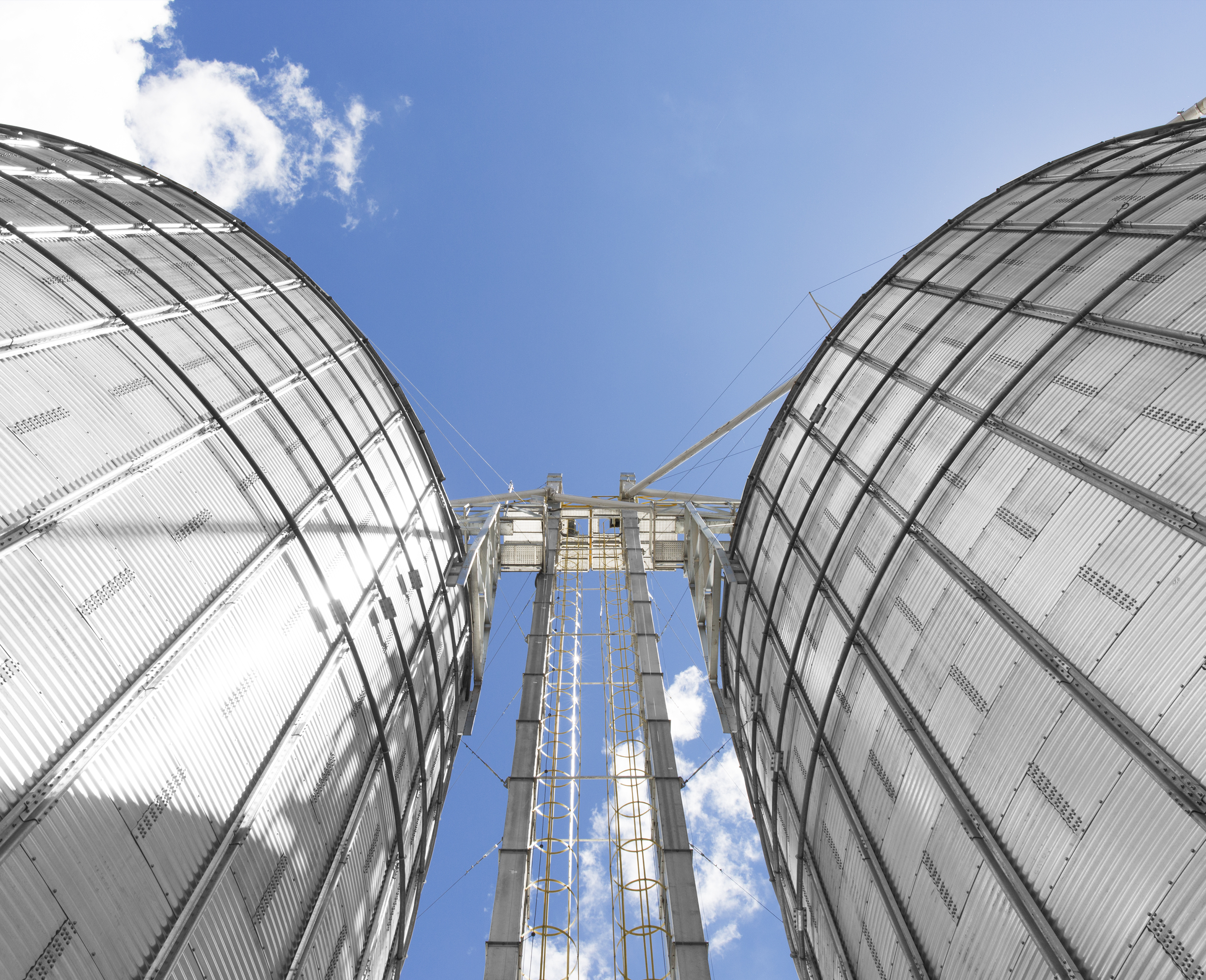

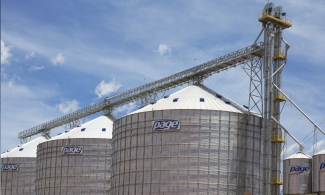

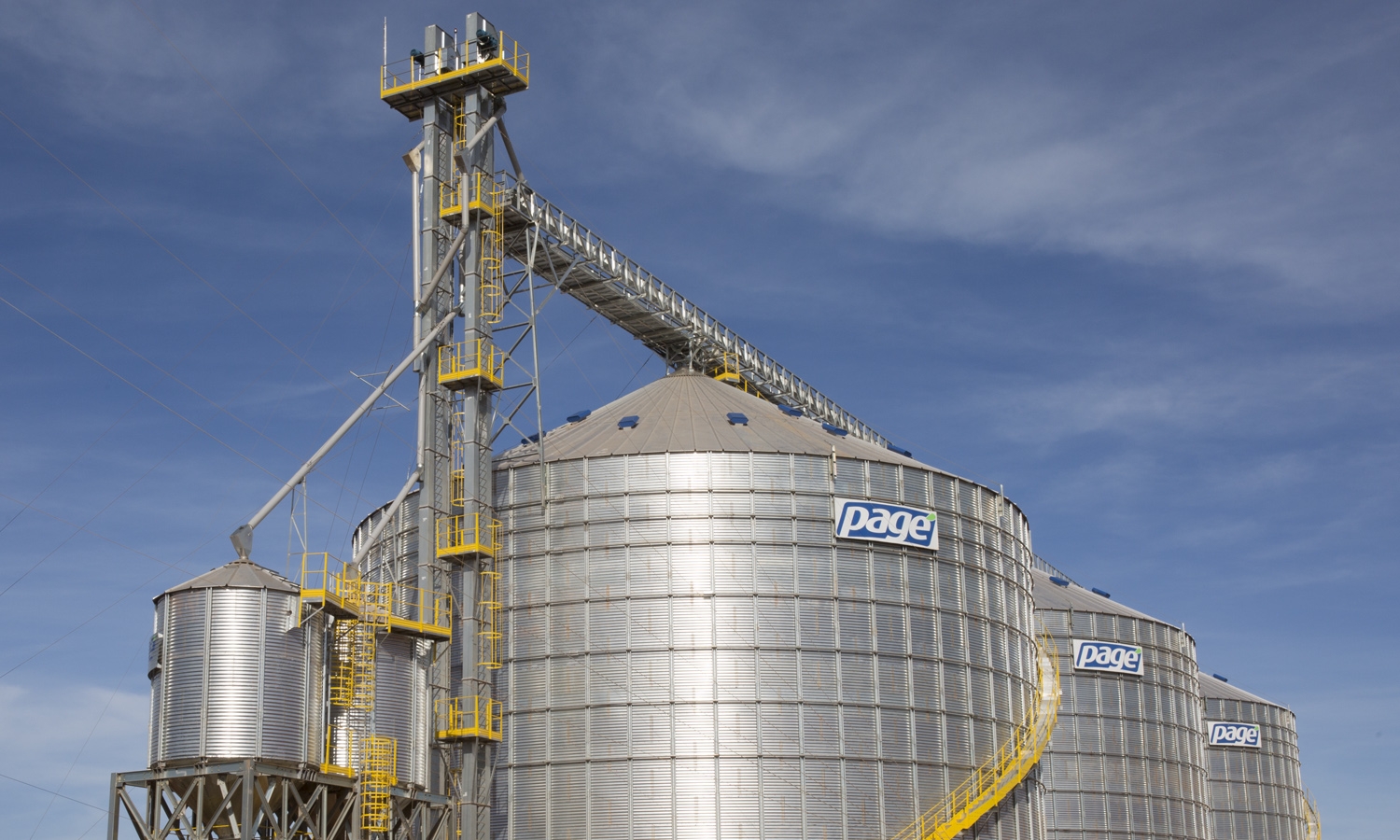

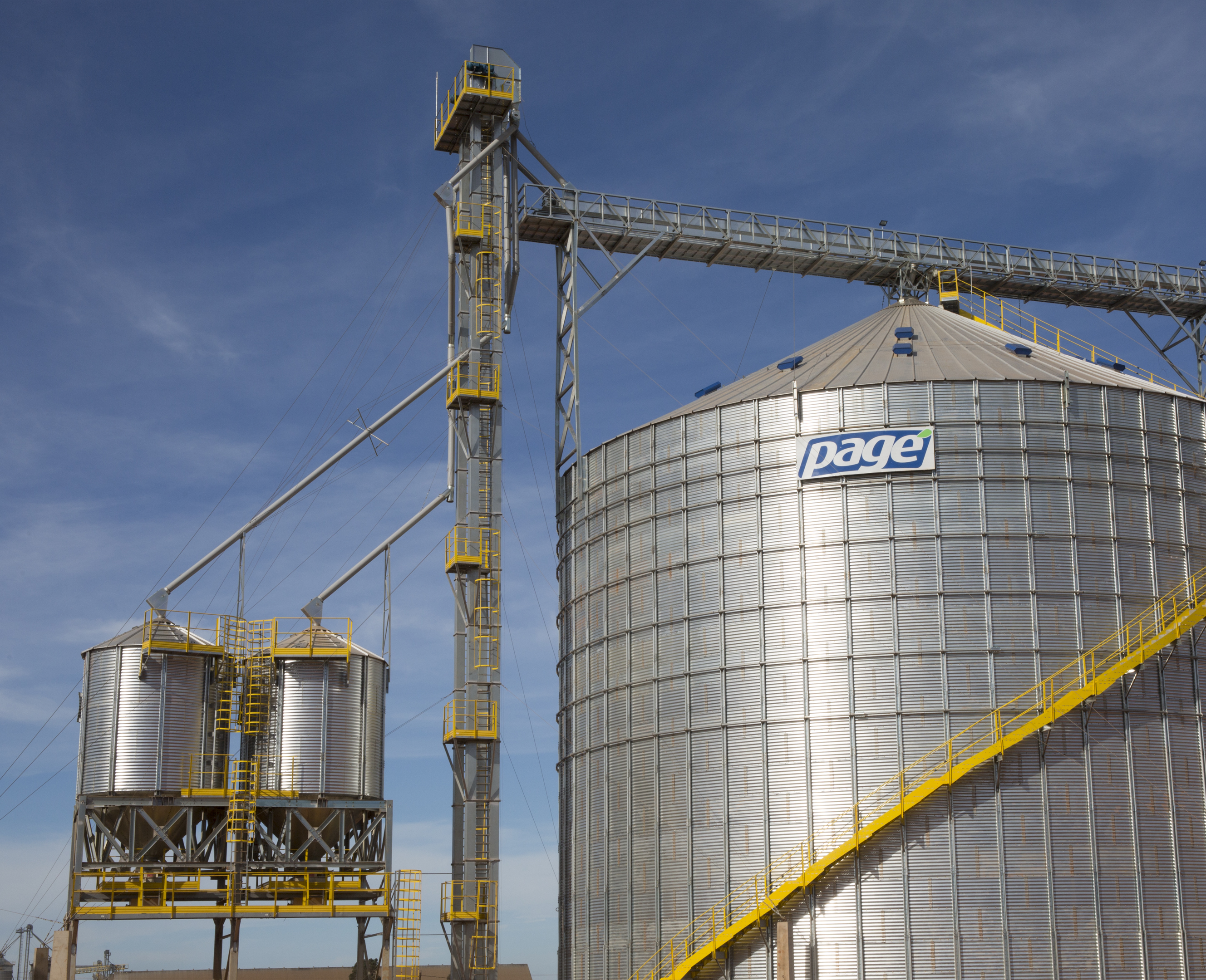

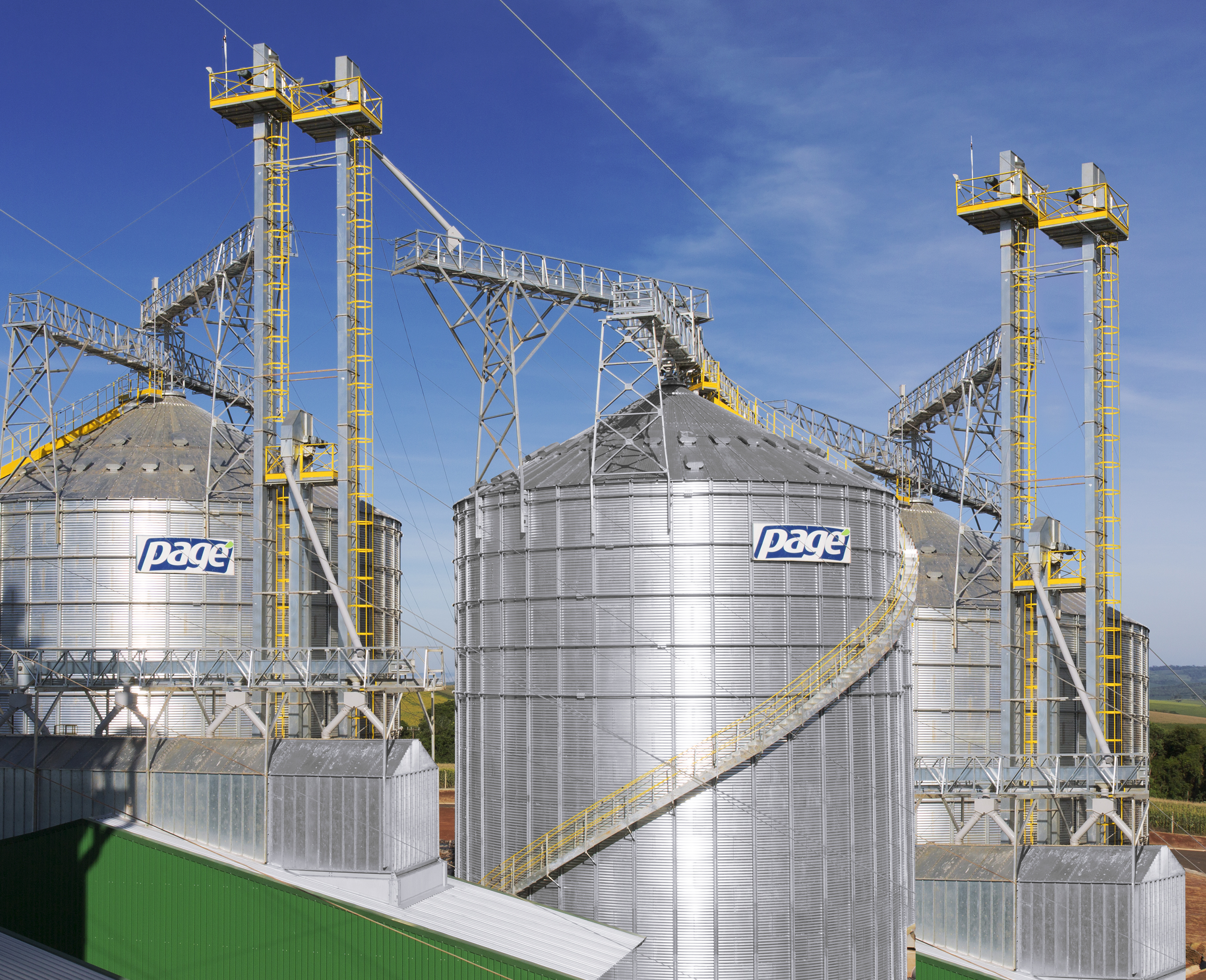

Os elevadores de cereais Pagé são projetados para operar na movimentação vertical de graneis sólidos em regime contínuo. Construídos inteiramente em chapas de aço galvanizado, eles têm capacidade de 5 a 1.500 ton./hora e possuem acionamento por motorredutor.

Componentes

Módulo padrão
Fabricado em chapa de aço galvanizado, são unidos por sistema de recravamento denominado CLINCH, sem processo de solda, e possuem flange em perfis estruturais galvanizados.
São modelados nas alturas 1,0 m, 1,5 m e 2,0 m e possuem escadas incorporadas com guarda corpo, seguindo as normas internacionais de segurança.

Módulo pé
Fabricado em chapa de aço galvanizada e perfis estruturais, possui moegas de carga em aço SAE 1045 resistentes ao desgaste, sistema de limpeza através de gaveta, polia raiada e eixo montado sobre mancais com um sistema de estiramento da correia através de fusos.

Módulo de acionamento
Com cabeça inteiramente fabricada em chapa de aço galvanizado, possui reforços em chapa SAE 1045 nos pontos de contato do grão, garantindo maior vida útil contra desgaste.
Sistema de acionamento composto por polia motora, eixo montado sobre mancais autocompensadores de rolos e acionado por motorredutor de eixo vazado com acoplamento direto.
Acompanha passarela de manutenção com rodapé, corrimão e piso antiderrapante.

Caçambas
As caçambas Pagé podem ser plásticas (polietileno) ou metálicas (normal e inox), dependendo do uso do produto a ser transportado e do modelo do elevador.
Possuem os modelos “convencional”, “semente” e “vazada” (Hight Flow) e proporcionam uma grande gama de capacidades volumétricas.

Modelos:  4010 – 5013 – 6018 – 6028 – 6034- 8040 - 10050 - 10060 - 10090
Capacidade (t/h) – grãos:  5 à 800 ton/h (0,75 ton/m³) / 4 à 640 ton/h (0,60 ton/m³)
Capacidade (t/h) – sementes:  5 à 450 ton/h (0,75 ton/m³) / 4 à 365 ton/h (0,60 ton/m³)
Capacidade (t/h) – farelos:  5 à 490 ton/h
Velocidade (m/s) : 1,5 à 3 m/s
Modulagem de calhas (m): 0,5 – 1,0 – 1,5 – 2,0 – 2,5 – 3,0
Acionamentos:  2,0 cv à 300 cv.
Correias:  5’’ à 34 ‘’
Sensores:  enchimento, velocidade, desalinhamento e temperatura mancais.
Escadas:  NR-12
Normas de segurança:  NR-12 NPT027
